智慧用电安全云管理系统-智慧电气火灾云监控整体解决方案

  一、智慧用电安全云管理系统简介

  智慧用电安全云管理系统(智慧电气火灾云监控整体解决方案), 通过对建筑“楼层配电箱+配电室”电气设备的智能化升级--加装智能监测终端, 实现对电气设备的剩余电流、 温度、 电流、电压等状态数据采集和上传, 形成用户自己的管理终端应用, 完成用户供电系统全方位的综合安全监控。

智慧用电安全管理系统

智慧用电产品实时监测各类电气参数, 对漏电流、 三相电流、 温度、 三相电压、 谐波等数据进行实时监控, 并对出现的隐患进行及时预警和定位, 通过手机 APP 界面信息、 PC 电脑信息、 电话等多种方式及时推送和通知用户, 让用户的管理人员能随时随地实现对电气火灾隐患的监控与管理, 并进行隐患排查。


安易云平台通过对电气各类参数进行大数据分析处理, 多维度预测电气安全状态趋势, 为用户进行电气安全评估、 隐患分析、 系统优化、 能效管理及整体用能情况提供数据支持和系统展示, 使用户在达到智慧用电安全、 避免电气火灾及事故出现的同时, 对用户的电能消耗、 负荷变化实时掌控, 在做到保障用户电气安全的同时也实现用户的智慧用电。

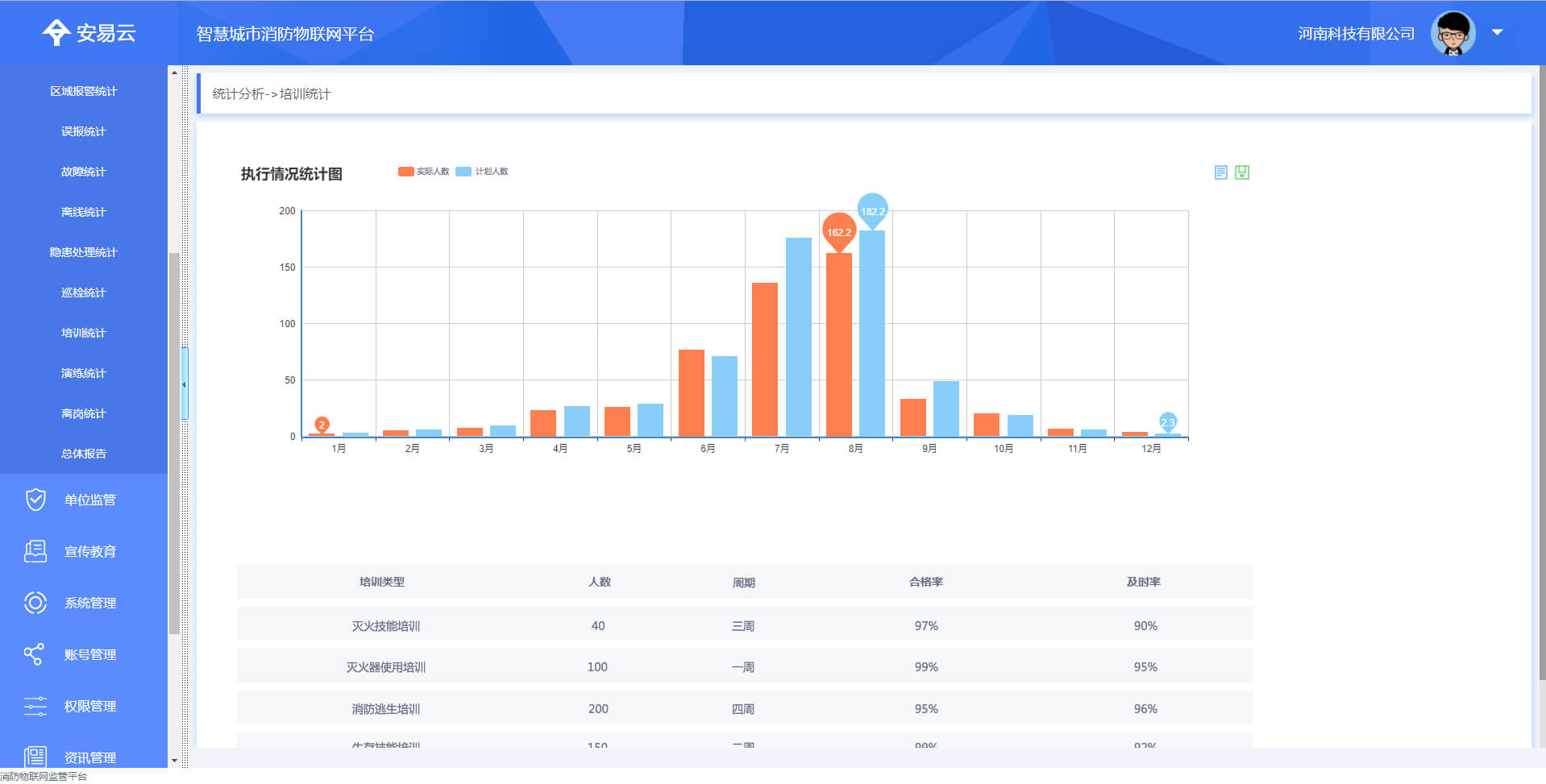

具体应用如下: 完成用户电气安全隐患的日报统计、 用电日月年统计分析、 隐患排查检修的日志、 安全趋势预测、 电气温度漏电电流参数的实时曲线和历史曲线查询、 定期推送电气安全知识等, 真正让智慧安全用电实现用户的“明白用电和安全用电”。

  二、智慧用电安全云管理系统引用标准

    近年来,国家为了加大电气火灾监控防范的力度,相继制订或修改了一批相关标准规范,加强对电气火灾的预防。主要有:

    1.GB50045-95(2005版)《高层民用建筑设计防火规范》,其中在条文9.5.1里规定:高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统。

    2.GB50016-2006《建筑设计防火规范》,在条文11.2.7里规定:下列场所宜设置剩余电流动作电气火灾监控系统。这些场所包括各种类型的影剧院、馆所、仓库、住宅小区、医院、商店、学校等等。

    3.国家标准《建筑电气火灾预防要求和检测方法》有关条文也明确要求“应在电源进线端设置自动切断电源或报警的剩余电流动作保护器”。

    4.电气火灾监控系统的产品应满足:GB14287.1-20014《电气火灾监控设备》、 GB14287.2-20014《剩余电流式电气火灾监控探测器》、GB14287.3-20014《测温式电气火灾监控探测器》

    5.电气火灾监控系统的安装和运行应满足GB13955-2005《剩余电流动作保护装置安装和运行》

    6.电气火灾监控系统的供电应满足GB50052《供配电系统设计规范》的要求

    7.电气火灾监控系统的设计应满足《电气火灾监控系统的设计方法》的要求(暂行规定)

  三、智慧用电安全云管理系统组成及硬件配置

  采集层:电气火灾监控终端、无线传输装置、电流互感器、温度探测器、剩余电流互感器

  传输层:GPRS无线数据传输

  应用层:智慧用电安全云管理系统web平台、安易云手机app管理平台、短信报警系统


  配电箱配置方法:

  1) .根据配电箱开关容量选择适配产品型号, 产品适配标准如下:

  a.开关为 125A( 含 125A) 以下选用 LFT201-CTK100(剩余电流互感器 C31)

  b.开关为 125A-315A(含 315A)的选用 LFT201-CTK300(剩余电流互感器 C34)

  c.开关为 315A-500A( 含 500A) 的选用 LFT201-CTK500(剩余电流互感器 C5)

  d.开关为500A-630A(含 630A)的选用 LFT201-CTK630(不配置剩余电流互感器)

  e. 开关 为 630A 以上 的, 现场必 须有 3 相电 流互 感器, 产品 选用

  LFT201-CTK5(不配置剩余电流互感器), 如果没有 3 相互感器或者互感器不

  足 3 相, 则需要公司定制。

  2) .配电箱产品配置数量标准: 每个回路建议安装 1 套, 每套产品需要智慧用电安全探测器(      LFT201-D) 1 台, 电流互感器 3 只( A/B/C 相), 剩余电流互感器 1 只(如果有), 温度传感器 4 只, 数据传输模块( DTU) 1台。

  2. 配电柜配置方法:

  1) .配电柜设计标准与配电箱相同。

  2) .当同一空间( 或位置) 配电箱柜内设计产品超过 15 套的, 可以不用配置数据传输模块(     DTU), 而是采用云网关上云模式, 这样设计可以节省成本, 云网关( CDG302) 可以采用   GPRS 或者宽带网线形式接入互联网, 组网灵活方便。

  3. 单相电的配置方法:

  1).单相电一般为 100A 以内单相空开组成, 设计标准为智慧用电安全探测LOL(S12)全球总决赛外围

  公司地址: 郑州市yb体育app区翠竹街 1 号 77 幢 电话: 0371-61312101

  器 1 台, 电流互感器 CTK100 1 只, 温度传感器 2 只( 火线红色、 零线蓝色), 剩

  余电流互感器 C31 1 只, 数据传输模块( DTU) 1 台。


  四、智慧用电安全云管理系统特点

  1.可有效预防火灾发生

  通过智能的防火监控终端,能更全面、精准的监控电气电路运行的各种指标数据。

  2.与移动网、互联网结合,实现无距离监控

  本系统通过与移动网络、Internet网络联通,突破了传统监控设备的内联限制,实现了真正的无距离电气火灾监控管理。

  3.可大大节省人力成本

  采用自动监控设备,无线传输,火灾的监控与报警基本不需要人工参与到电气电路的监控和预警工作中。

  4.可大幅度提高火灾预警实时性

  监控设备可在电气线路发生异常的第一时刻进行自动预警,控制情况恶化。

  5.可实现电气电路远程监管

  通过监控设备的实时、无线数据传输,后台软件系统的支撑,监管人员不用在一线就能及时把控电气电路运行情况。

  6.完善的全自动化流程

  通过智能监控、无线传输、自动分析等环节实现电气火灾管控的全自动化方案。

  五、智慧用电安全云管理系统应用场所

  (一)商场市场、宾馆饭店;

  (二)网吧酒吧、娱乐场所;

  (三)养老机构及救助福利机构;

  (四)危险化学品生产、储存、经营场所;

  (五)城郊结合部农民出租房“人员集聚、电器使用集中”区域;

  (六)工业企业,重点是电子信息、装备制造、食品药品、竹木加工、家具、纺织、服装、鞋帽、工艺品等劳动密集型企业,以及涉尘、涉氨、喷涂等企业;

  (七)医院、学校、培训机构、银行、保险、文保文旅单位等领域;

  (八)地下商场、地下停车场(库)及其它地下人员密集场所;

  (九)“九小场所”。

  LOL(S12)全球总决赛外围科技智慧用电安全云管理系统接收剩余电流式电气火灾探测器等现场设备信号,监视、控制、管理线路及设备运行,在被保护电气线路剩余电流超限、线缆超温等异常情况发生时,发出报警、及时通知运行、维护人员,及时处理异常或故障、消除电气火灾隐患,保护人民的生命安全和财产安全。智慧用电安全云管理系统适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化学工业、文教卫生、金融、电信等领域,时刻保护着分散在建筑内各处的电气设备和线缆,是人民生命安全和财产安全的忠诚卫士。

智慧电气火灾云监控整体解决方案 智慧用电安全云管理系统
