开关柜无线测温系统(开关柜6点/9点无线测温方案)

　  1、系统概述

　　电气设备在运行中，伴随着一些安全问题，而这些问题具有突发性和不确定性，难以预知，应对这种情况，需要一种手段去解决。无线测温系统，它是工业的神经，它延长我们的视线，它十分接近隐患点。由此，我们可以提前感知，采取措施，降低避免事故。

　　电气设备的触点在长期运行过程中，因老化、松动或污染易造成间隙或接触电阻增大，在通流时引起持续发热，严重时将造成设备烧损甚至引发更大的事故。近年来，类似的事故已发生多起，已造成火灾和大面积的停电事故。

　　开关柜触头的温度很难实时监测，这是因为开关柜空间有限，但柜内元件较多，且高压带电元件大多裸露，常规的温度测量方法无法使用，无线测温系统已成为测温领域的趋势。

　　2、产品设计

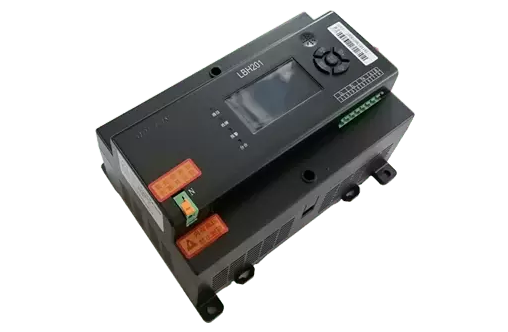

　　首先系统采用分布式就地安装的无线测温传感器，与测温位置直接接触;然后通过无线方式将这些前端传感器采集的温度数据发送到无线测温主机的液晶显示屏上;无线测温主机可以根据自定义的温度进行相应的智能控制。同时将实时信息上传到后台电脑，实现实时监控，数据存储，智能分析，实施在线监测，在事故隐患产生时提前预警，采取措施，有效避免事故的发生。

　　根据实际应用为出发点，并考虑到系统出资的长期效益，对系统进行优化设计，设计原则如下：

　　(1) 实用性：设计时重点考虑系统的实用性，注重系统的综合能力和总体性能。

　　(2)可靠性：系统采用先进成熟的传感技术、数字编码方式的无线传输技术和独特先进的无线通讯技术进行高压隔离和信号传输，解决了无线信号的相互干扰和数据传输的纠错问题，读数准确，可靠性高。

　　(3)开放性：考虑到系统出资的长期效益，在线监测系统中各产品符合工业标准以及有关国家标准和行业规约等，满足系统的可扩容性和可移植性。

　　(4)先进性：系统采用无线、485总线、以太网相结合的通讯方式，使系统的扩展和与其它网络互连变得非常方便，可任意增加测点达到改造和扩建的目的。

　　3、基本功能

　　1).测点采集，数据显示：

　　有效在线实时监测运行设备的关键点温度，采集并显示各监测点的位置及对应温度值。

　　2).阈值设定，越限报警：

　　可独立设定各监测点的温度阈值，当检测到某点的温度超过设定阈值时，系统会自动发送包含该点位置及温度值的详细故障信息。

　　3).数据存储，信息上传：

　　无线测温系统具备数据存储、报表查询及趋势曲线查询功能，由后台集中显示、管理。

　　4、对企业产生的效益

　　提升企业安全方面的信息自动化水平，用实际意义保障生产。

　　实时监测柜内温度，节省人员，提高工作效率，减少工作量。

　　可以省去一些其它的测温设备。

　　实时在线监测，及时掌握温度变化信息，在事故隐患产生时提前预警，避免事故的发生。

　　5、系统优势

　　Ø 安全性：体积小，等电位单点绝缘安装，不降低电气设备的安全性能;

　　Ø 可靠性：金属外壳设计，形成电磁屏蔽，在强电磁场下稳定运行;

　　Ø 准确性：采用高精度感温元件，测量精度达到±0.5℃;接触式测温，能快速准确的反映测温点温度变化;

　　Ø 实时性：运用智能采集模式，温度有变化即时发送，实时监测，快速反应;

　　Ø 系统性： 安装灵活组网简单，可融入企业电气自动化系统，数据共享快捷管理

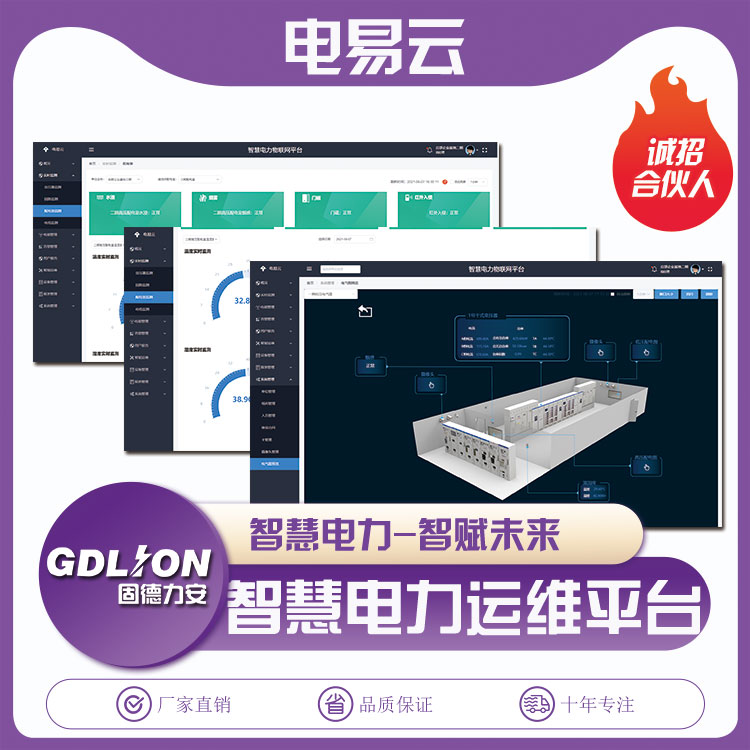

　　6、监控软件

　　软件充分发挥了温度监测与地理信息相结合的优势，在软件界面上直观显示电缆的温度、并在图中显示电缆分布位置，软件可实时显示出温度数值。

　　系统报警时，“报警”对话框自动弹出，提供了报警测点的的准确位置、测点名称以及这次报警的详细时间，同时在沟道平面图上测点所在位置变成红色。由于系统能指示出故障发生的准确部位，因此能有效指导检修工作。报警功能包括超温报警、温升趋势报警等，报警信息可以被永久记录。

　　历史记录分析功能保存了自系统安装以来所有测点温度的变化情况。根据您的需要选择不同的测点、不同的时间段，可综合分析接头的运行情况。根据温升趋势，可早期预测出接头的老化程度，并确定可能出现过热故障的部位，提供设备的维修依据。

　　每支无线测温传感器安装在测温位置，无线测温传感器把采集的温度数据通过无线的形式上传到无线测温主机上，无线测温主机通过屏蔽双绞线或485转以太网模块把温度数据上传到监控电脑。监控电脑上安装无线测温软件，实时显示温度数据、存储历史数据、生成趋势曲线、温度越限报警，手机短信报警。
